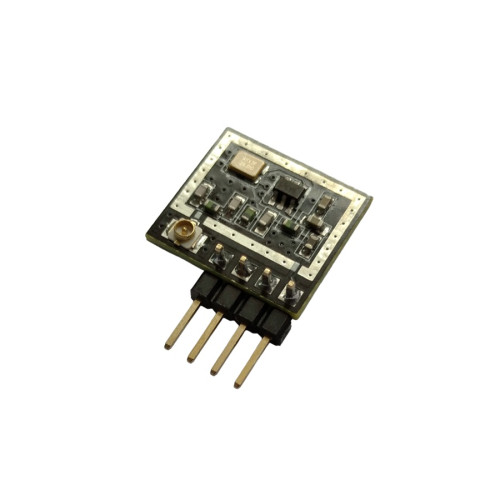

NTX05CN4 433.92MHz FSK/GFSK RF Verici (Transmitter) modülü Cmostek Microelectronics CMT2119AW birimi kullanılarak ISM frekans bandı cihaz yönergelerine uygun olarak tasarlanıp üretilmiş olan RF verici modülüdür. Teknik spesifikasyonlar bakımından NTX05PI4 modülü ile aynı özelliklere sahiptir, sadece NTX05PI4 modülündeki pin tipi ANT-GND konnektör yapısı yerine U.FL tipi RF Anten konnektörü kullanılmaktadır.
Teknik Özellikler
§
1.8V~3.6V çalışma gerilimi
§
433.92MHz frekans bandında, FSK/GFSK
modülasyonu
§
100ksps’e kadar sembol hızı (FSK/GFSK)
§
13dBm RF çıkış gücü
§ Düşük
akım sarfiyatı (23.5mA/FSK@+10dBm)
§ Sembol
hızı ve RF çıkış gücü isteğe göre programlanabilir
§ Küçük
boyut - 18.03mmx16.64mm
Uygulama Alanları
§
Düşük maaliyetli tüketici elektroniği
ekipmanları
§
Bina/Ev/Ofis otomasyonu
§
Endüstriyel Gözlem ve Kontrol
§
Uzaktan Kontrol
§ Kablosuz
Alarm ve Güvenlik Sistemleri
Dokümantasyon ve Yardımcı Materyaller
§ NTX05CN4 433.92MHz ASK/OOK, FSK/GFSK RF Verici (Transmitter) Modülü Tanıtım Broşürü
https://www.egn-elektronik.com.tr/TR/PDFs/EGN-WRFM-NTX05CN4-Tanitim-Brosuru.pdf
§
NTX05CN4 433.92MHz ASK/OOK, FSK/GFSK RF Verici
(Transmitter) Modülü Teknik Data
https://www.egn-elektronik.com.tr/TR/PDFs/EGN-WRFM-NTX05CN4-Teknik-Data.pdf
NTX05CN4 RF Verici (Transmitter) Modülü (433.92MHz, FSK/GFSK, CMT2119AW, U.FL RF Anten Konnektörü)
- Marka: EGN Elektronik
- Ürün Kodu: EGN-WRFM-NTX05CN4
- Stok Durumu: Stokta var
Etiketler: RF, Kablosuz, ISM, Verici, Transmitter, 433.92MHz, FSK, GFSK, CMT2119AW, RF Modül, U.FL RF Anten Konnektörü
